SRP 2024 - raketter - før selve forsøgene
Der er en række step man skal igennem for at
Launch med vandraket.
Udstyr:
 |
Raket - rokot kit
I 2017 benytter vi os af en rokit vandraket].
vejer ca 60 gr med finner, udv diameter 80 mm, volumen 1,065l
rokit specifikation siger: liffof ved 25 PSI 18 10^4^’ Nm’^2^’
foreløbig test med vores luftpumpe siger ifølge pumpens manometer ca 15 PSI 10 10^4^'Nm’^2^’, men pumpens manometer er ikke kalibreret
testskydning med rigtig trykmåler siger 2,5 Bar som svarer til 25 10’^4^'N/m’^2^’
jet hul(prop) areal 1,0 cm’^2^’
Vand mm
Vand plus trykluft er drivmiddel.
absolut minimum 6 liter for de forsøg der er beskrevet her
3 liter til motortest og 3 liter til flyvninger
Målebæger
gopro high speed kamera
240 frames/sekund
landmåler pind aht high speed film ved flyvninger
Arduino program måler 66,67 gange pr sekund.
Se Srp.ArduinoKode om Arduinokoden
NB NB De målinger Jens har lavet efter SRP dagen er med 50 Hz !!!
Forsøgene
Der er tre forsøgsserier der skal gennemføres
Kalibrering af motortrykmåler
statisk belastning af målestand med et antal vægte
0,50 1,00 1,50 2,00 2,50, 3,00 kg
Måling af trust fra motor vha motortrykmåler
vand: 1, 2, 3, 4, 5, 6, 7 dl
Raketaffyring
vand: 1, 2, 3, 4, 5, 6, 7 dl
Dvs der er ialt 14 skydninger og 6 målinger.
For at det skal lykkes med dokumenation skal der fra starten af udføres log.
En måde at opnå lidt ekstra sikkerhed er at man tager billeder og markerer på film hvilket forsøeg der er tale om:
billede af papir hvor der fstår forsøg nr xx yy dl
næste billede er raket med vand før affyring
osv

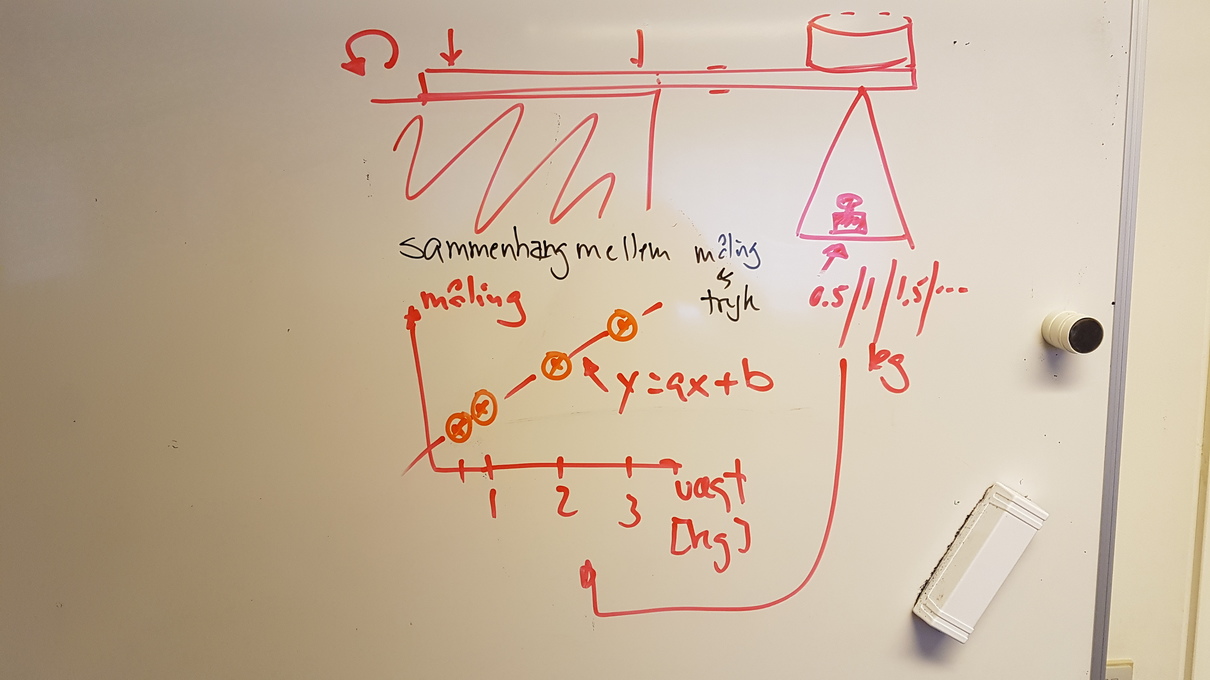

Statisk kalibrering
Der udføres en række forsøg med forskellige vægte og da vægtene hænger giver et vægt på 1 kg 9.82 N pga tyngdekraften. Man der ved udlede en (lineær) sammenhæng
 |

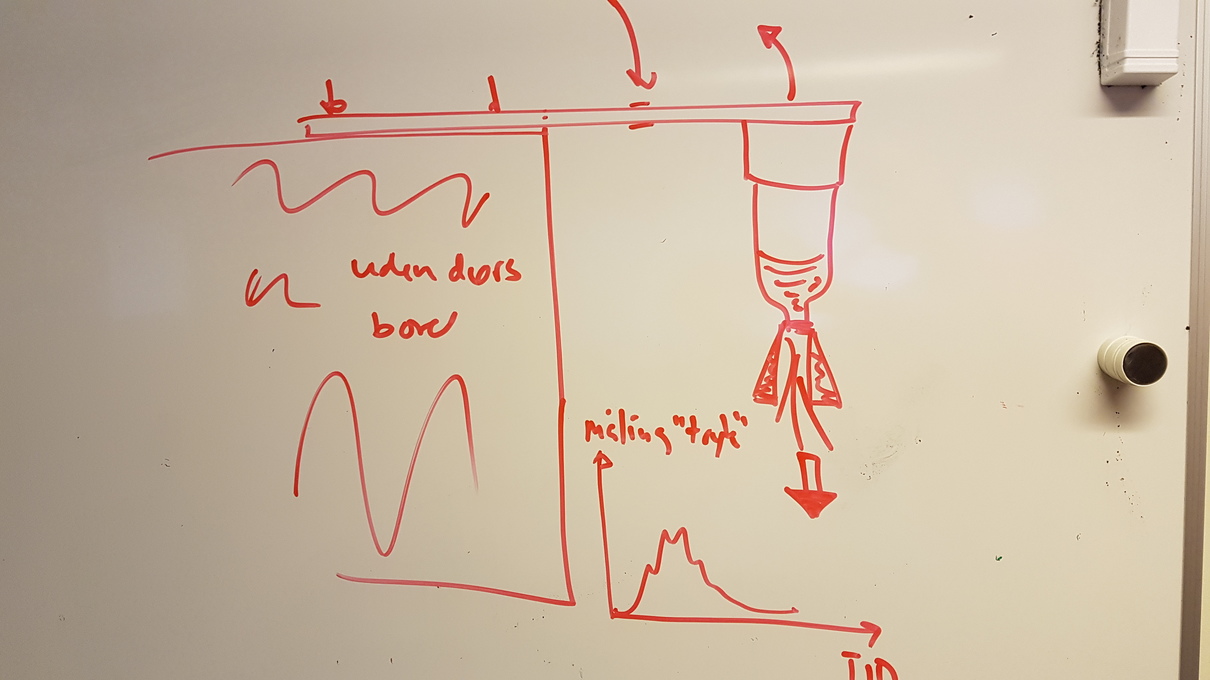

Trust måling
Raket hænger ned og der laves en række målinger med samme væskemænger som man vil flyve med.
Der foreslås 1,2,3,4,5,6,7 dl
 |
Kalibreringskurve

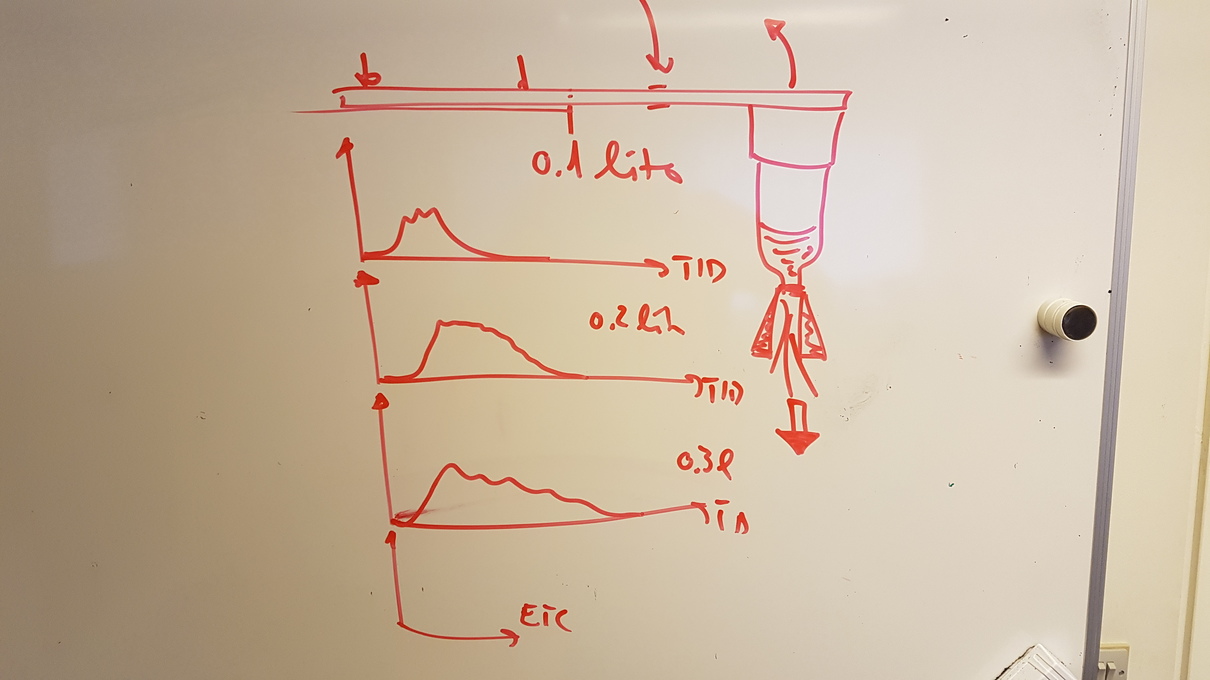

Efter at der er lavet en række målinger kan man få en ide om trust og tid ved at plotte sammenhængen.
 |
Lidt om Flyvning
Den egentlige flyvning skal foregå i et område hvor rakettens nedslag ikke kan gøre skade. Da den kan komme mere end 30m kan den i tilfælde af vand faktisk lande langt fra affyringsstedet.
Fremgangsmåde:
Der foretages en række flyvninger med varierende vandindhold (1,2,3,4,5,6,7 dl)
Der er nu mulighed for at benytte dels flyvehøjde dels acceleration til at verificere de dynamiske egenskaber udfra raketligningerne.
tag et billede af et stykke papir hvor du har skrevet flyvning nr xx yy dl vand
Der hældes en afmålt mængde vand i raketflasken.
Flaskeprop sættes sammen med pumpe
Raket placeres på jorden ved siden af rød-hvide landmålerstav
tag det næste billede
slange placeres i holder (metalbøjle)
GoPro sættes op så man kan følge hele flyvning
der vælges en person der bare skal følge raketten hele vejen så man kan finde den igen
personen skal kunne ses på filmen, da personen skal markere når raketten lander så man kan finde flyevetiden udfra filmen
der vælges en person til at pumpe
der vælges en person til at styre gopro kamera
kamera startes i high speed
marker foran kameraet hvilken flyvning det er. Husk at gøre det laaaangsomt. Du kan feks vis 1,2,3 … fingre svarende til flyvning nr xx
Der pumpes roligt indtil raket starter
raket letter
observatør markerer når raketten lander - så det kan ses på filmen
kamera person stopper kamera
og gentag med den næste væskemængde
Det kan være en god ide at man også tager film med sin mobiltelefon for at have en backup - just in case.
hvis nogen har et high speed kamera hjemem kan det være en ide at medbringe det igen så man kan tage to film parallelt. 10’^4^'N/m’^2^’
En række interessante tidspunkter
Start
Raketten tømt for vand
kan ses på film
Toppunkt af bane
kan ses på film hvis kameraet er placeret tilstrækkelig langt væg
Landing

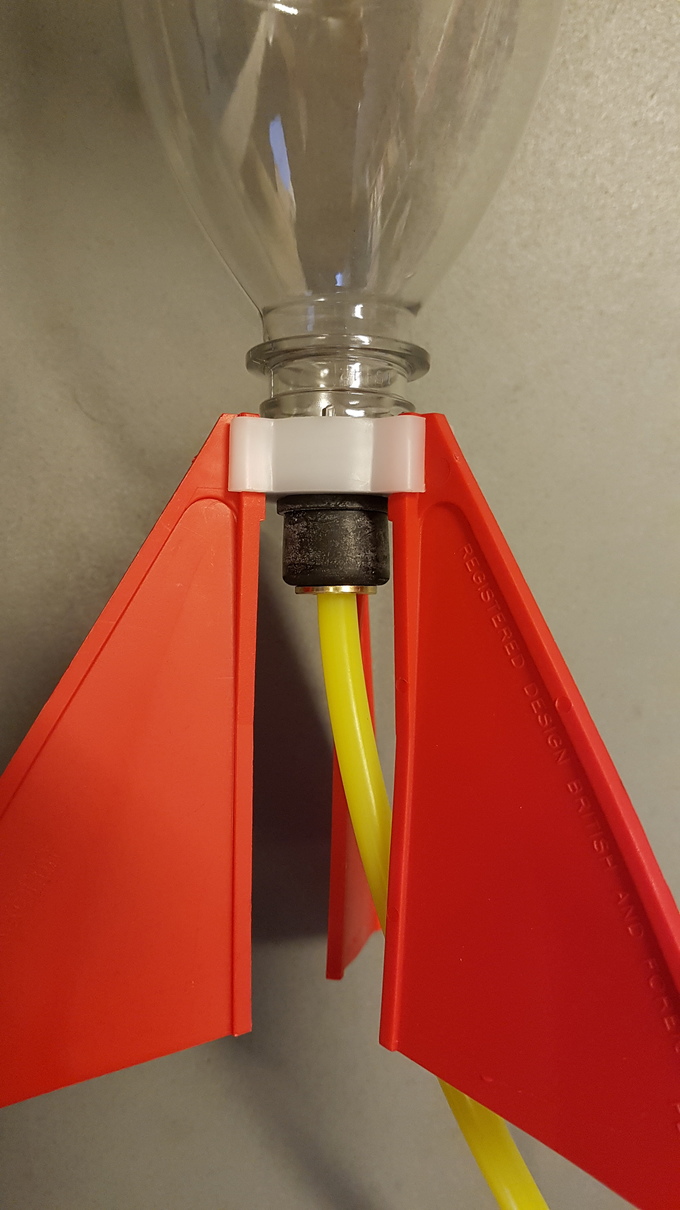

korrekt montering af prop
 |
På dagen
Kig på vejrudsigten og tag tøj på der passer. Da vi leger med vand er robust fodtøj og evt regnbukser nok en god ide.
Medbring
USB stick
blok og blyant
PC
telefon/kamera
godt humør
